Os tubos quentes levam, inevitavelmente, a um aumento das forças laterais resultantes, uma vez que ocorrem alterações no comprimento da tubagem. Estas devem ser absorvidas em conformidade com a estrutura de suporte e transferidas para o edifício.
Isto pode ser particularmente problemático para aplicações longas em consola com suportes, pelo que deve ser encontrada uma solução que permita a absorção de forças de corte adicionais.
Hoje apresentamos a solução ideal, o angulo conector CFB 41 HCP da Sikla:
Garantia de desempenho
- Aumento significativo das forças de corte a absorver nas estruturas em consola com consolas AK 41.
- Máxima flexibilidade graças à fácil instalação com estruturas de suporte já realizadas.
- O design compacto do angulo conector CFB 41 HCP permite a montagem em espaços de instalação estreitos.
- Integrado em todas as ferramentas de software relevantes.
- Máxima proteção contra a corrosão graças à utilização do nosso sistema de proteção HCP.
- Pode ser utilizado tanto em sistemas de suporte verticais como suspensos.
Compatibilidade e variantes
O angulo conector CFB 41 HCP é compatível com todos os suportes AK 41 e está disponível nas seguintes versões:
- CFB-CC41 HCP (Número de artigo: 803641)
Esta versão é pré-montada e é fornecida com os componentes do conhecido sistema de montagem rápida Pressix CC 41. Devido às componentes pré-montadas, esta opção pode ser instalada de forma rápida e eficiente.
- CFB 41 HCP (Número de artigo: 803643)
Com esta variante, os elementos de ligação necessários (2 x porca de perfil NT 41-M10 com perno roscado pré-montado GST HCP, 2 x porca sextavada NT M10 HCP e 1 x anilha US 10/125 HCP) são fornecidos soltos com o suporte transversal CFB 41 HCP.
Instalação
O vídeo seguinte mostra a montagem das duas versões. De notar que ambas as opções podem também ser reforçadas através da utilização de ancoragens, de modo a obter cargas ainda mais elevadas.
Integração de software
O nosso suporte cruzado não se caracteriza apenas pela sua simplicidade e eficiência durante a montagem, mas também transfere estas características para a área do planeamento do suporte. Por este motivo, também implementámos o ângulo conector CFB HCP 41 nas ferramentas de software relevantes:
- Revit
- Cadenas
- S3D
- PDMS
- E3D
A utilização de ferramentas de planeamento simples, inteligentes e com garantia de qualidade permite um planeamento económico e a correspondente redução de custos.

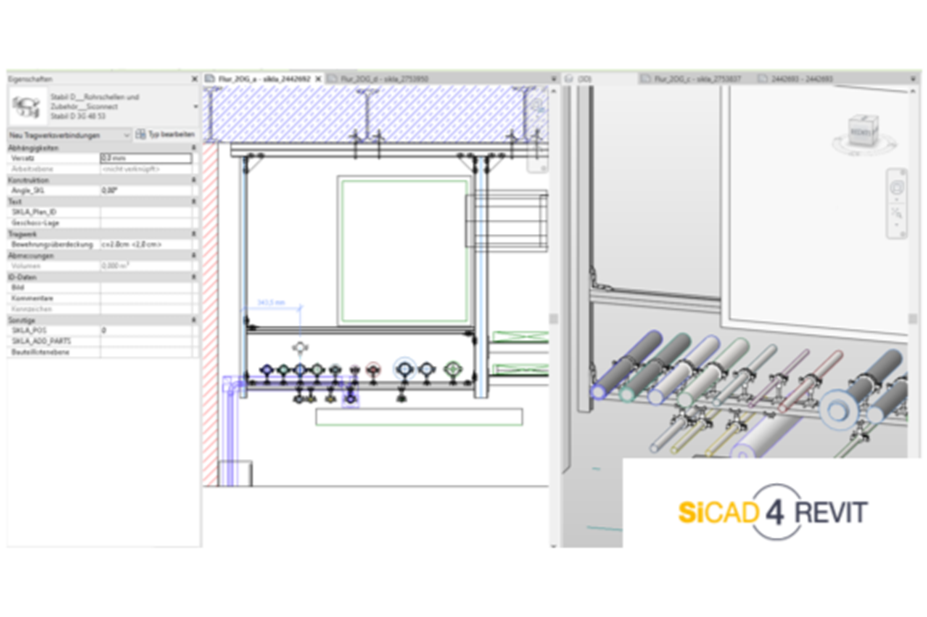

SiCAD 4 Revit - Vista da interface do utilizador
#togetherwebuild
De acordo com o nosso lema #togetherwebuild, estamos ansiosos por o ouvir. Teremos todo o gosto em discutir os seus projetos, requisitos e desejos e trabalhar consigo para desenvolver um conceito de fixação personalizado para o seu projeto.
